BOC Import AutoCAD for SketchUp

Version: 0.3.3
OS Compatibility: Windows
SketchUp Version: 2021 – 2025+
File Support: .dwg, .dxf

BOC Import AutoCAD – Plugin Overview

(English below)

BOC Import AutoCAD là một công cụ tối ưu dành cho người dùng SketchUp khi làm việc với bản vẽ CAD. Plugin này giúp bạn dễ dàng import file AutoCAD vào SketchUp mà vẫn kiểm soát được cấu trúc tag (layer), vị trí tọa độ, và xử lý dữ liệu CAD một cách sạch sẽ và linh hoạt.

Công cụ đặc biệt hữu ích cho các kiến trúc sư, nhà thiết kế nội thất, kỹ sư hoặc bất kỳ ai cần tổ chức bản vẽ CAD rõ ràng trong môi trường 3D của SketchUp.

Tính năng chính:

• Import file AutoCAD (.dwg, .dxf) – Hỗ trợ cả hai định dạng phổ biến, import nhanh vào SketchUp với đơn vị mặc định (inches).
• Flatten Geometry – Tự động đưa toàn bộ hình học CAD về mặt phẳng Z=0 để tránh lỗi cao độ.

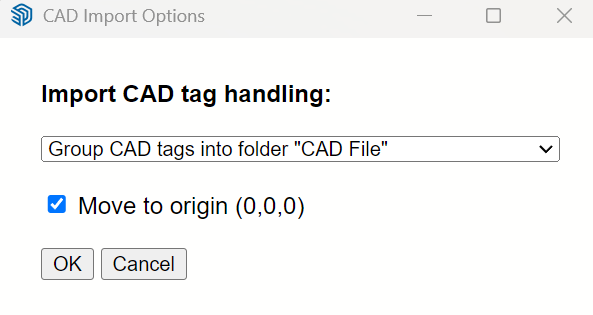

• Flexible Tag Management – Cho phép bạn:
  1. Giữ nguyên tất cả tag từ CAD,
  2. Gom tag vào folder "CAD File",
  3. Hoặc chuyển toàn bộ về Layer0, và gán group CAD vào tag mới ("CAD-01", "CAD-02",…).
• Origin Adjustment – Chọn giữ nguyên vị trí gốc từ bản vẽ CAD hoặc tự động chuyển về gốc tọa độ SketchUp (0,0,0).
• Auto Tag Folder Creation – Tự động đặt tên folder và tag mới, tránh trùng lặp giữa các lần import.
• Non-Destructive – Dữ liệu CAD được import riêng biệt, không ảnh hưởng đến nội dung đang có trong mô hình.

BOC Import AutoCAD – Plugin Overview (EN)

BOC Import AutoCAD is a streamlined plugin for SketchUp users working with CAD files. It enables precise and clean import of .dwg and .dxf files into SketchUp with full control over tag structure, origin positioning, and CAD geometry cleanup.

Ideal for architects, interior designers, engineers, and anyone needing clean, organized CAD data inside SketchUp.

Key Features:

• Import AutoCAD files (.dwg, .dxf) – Supports both major CAD formats with default unit (inches).
• Flatten Geometry – Automatically flattens imported CAD geometry to Z=0 for clean elevation.

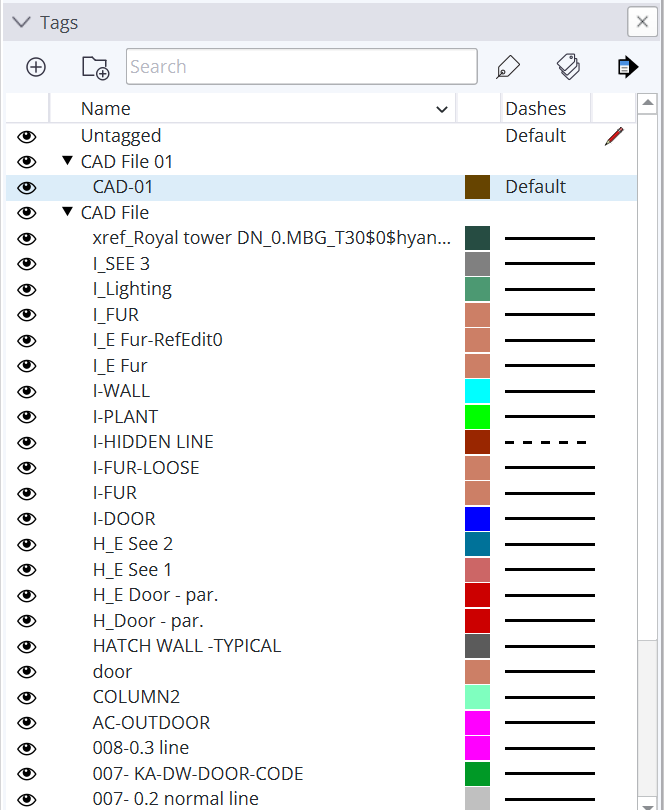

• Flexible Tag Handling:
  1. Keep all original CAD tags,
  2. Group tags under a folder "CAD File",
  3. Or merge all into Layer0 and assign group to new tags ("CAD-01", "CAD-02",…).
• Origin Control – Choose to maintain CAD world coordinates or move the content to SketchUp origin (0,0,0).
• Auto Folder & Tag Naming – Automatically creates unique tag/folder names to prevent conflicts on repeated imports.
• Safe & Clean – CAD data is imported non-destructively, without interfering with existing model content.

This is a free productivity tool for SketchUp users. If you find it useful and like it, you can buy me a coffee.

• PayPal
• Ví Momo

Note: Please read the instructions carefully. Donations will not be refunded!
